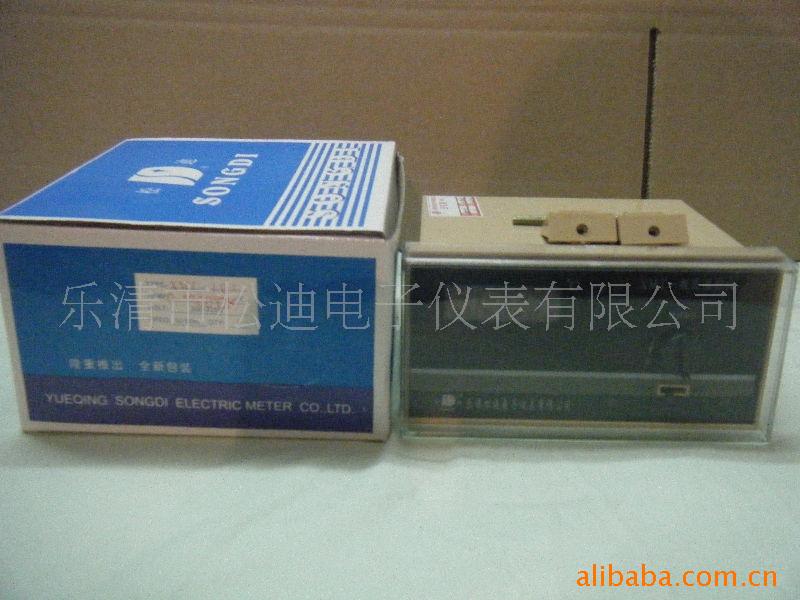

产品名称：供应XMT-101 102数显温度仪表

产品品牌：

查看联系方式 分享拿好礼：

精品推荐

b2b网站VIP会员

张杰

会员身份：0

企业营业执照已认证!

通过商务部信用企业认证！

张杰

电话： 057783272576

手机：

经营模式：
所在地区：全国
关注

产品分类

  • 暂无分类
案例展示
更多>>
最新上架rockelectric 更多>>
产品详情
    • 基本信息:

         品牌/型号：乐清松迪仪表/XMT-101加工定制：是品牌：乐清松迪仪表型号：XMT-101控制类型：温度控制模式：机械式温度控制器温度范围：0~400（℃）测温误差：约1（℃）开孔尺寸：155+1*76+1（mm）安装型式：嵌入式输出信号：0~10（mA）工作电压：220/220（V）V外形尺寸：160 × 80 × 130（mm）㎜

     一、概述
               XM系列数显仪是近年发展起来的新一代工业自动化检测控制仪表，
         仪表采用先进的中、大规模集成电路，应用独特非线性校正技术，设定
         形式有模拟旋钮设定和数字拨码开关设定。外形有与动圈仪表一致的XMZ.
         XMT系列和按国际DIN标准设计的XMZA、XMTA、XMTD、XMTE系列。
         与传统动圈仪表、电子调节器相比，具有显示精度高、控温性能好，抗震
         性强、可靠性佳、读数清晰、无视差，可远距离观察；体积轻巧，安装方便
         等优点。在调节形式上有二位式、三位式、时间比例式，可控硅连续调节式、
         PID调节式等多种，并可根据用户需要增加超限报警输出功能，是XC系类、TD
         系列温控仪表更新换代产品，可广泛应于塑料机械、包装机械、食品机械、轻
         纺机械以及冶金、制冷、化工、医疗等行来用-200℃-1600℃范围内的温度检测
         和控制，配上相应的传感器也可用于压力、流量、液位等物理量的显示和调节。

    二、仪表类别



    三、主要技术指标


         1、显示方式：XMZ、XMT、-1□□系列，XMZA、XMTA系列，3又二分之一位数码
         管显示被测值。
         XMTE、XMTD、XMT-8□□□系列，3位数码管显示被测值。
         2、显示误差、≤±0.5%±1字或≤±1%±1字二档；
         3、设定点误差：≤±1%±1字；
         4、控制点切换差：≤0.5%
         5、端冷补偿：0-40℃内误差小于2℃；
         6、时间比例调节：比例带3~6%，周期30±10S；
         7、超限报警：报警呼出点再被测信号超过设定值的2-10%（全量程），消警范围≤1%
         8、输出脉冲信号：幅值大于3V，宽度大于40uS的移相脉冲或过零触发脉冲；
         9、P、T、D调节：（1）输出0~10mA；（2）负载800±80Ω；（3）P（比例带）4%；
         （4）I（积分时间）2.5min；（5）D（微分时间）30S；
         10、输出触点容量：交流220V，3A（阻性负载）或1A（感生）；
         11、温度系数：在0-50℃范围内偏离20±2℃使用时，其温度系数小于0.05%℃；
         12、工作电源：交流220V±10%。50Hz，功耗小于5W；
         13、工作环境：温度0-50℃，相对湿度30~85%的无腐蚀性气体场合；
         14、外形尺寸及开孔尺寸：见表三所示；
         15、重量：约0.8公斤。
         四、使用与调整

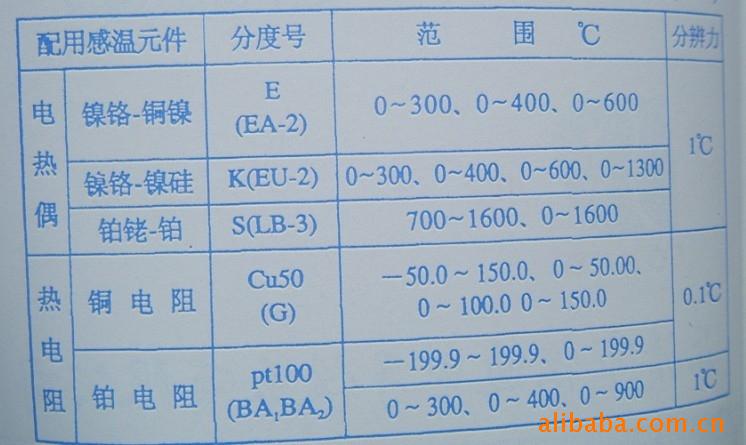

         1、检查仪表的分度号与感温元件的分度号是否相同；
         2、配用热电偶的仪表壳不接15Ω外阻，不影响精度，如距离较远，热电偶与仪表的链接
         采用相对应得补偿导线，且极性不能接反，以免影响精度；传感器性的安装位置要能正
         确及时反映被测对象温度的升降；如发现仪表显示反常，应检查传感器连接是否断路（仪
         表有段偶保护功能）；配用热电阻的仪表一般不接三个5Ω外阻，但热电阻三根连接线的规
         格长度要相同，如引线较长请建议使用外阻，并在订货时申明；
         3、把仪表插入安装孔，将上下或二侧安装螺杆适当旋紧，注意螺钉不可旋得过紧，以免
         伤害壳体。
         4、XMZ、XMZA型：接上电源盒感温元件，即能显示被测温度值，无需调整。

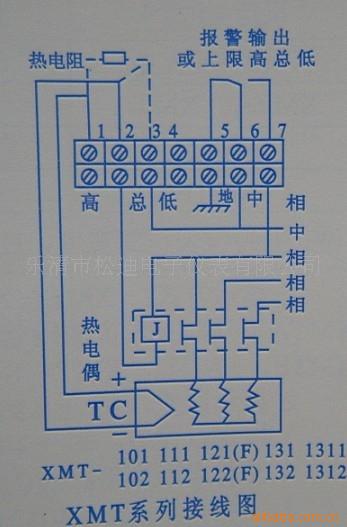

         5、XMT-101、102，XMTA-2001、2002，XMTD-2001、2002，XMT-DA8001、8002型；
         将仪表连接接妥后，把开关拨至“下限设定”处。旋转设定旋钮。此时数字显示的是所需温
         度值；绿灯亮输出继电器的总低通，总高断，当实际值达到或高于设定值时，红灯亮，输出
         继电器的总高通、总低断。拨码开关设定的仪表，接线后只需将拨码开关拨至所需温度值
         即可，控制状态均同上述。
         6、XMT-121(F),122(F),XMTA-2201(F),2202(F).XMTD-2201(F)、2202（F）；将仪表连接
         接妥后，把开关拔至“下限设定”处，同时旋转相对应的下限设定旋钮，此时数字显示的是所
         需的下限温度值；将开关拨至“上限设定”处，旋钮相应的上限设定旋钮，此时显示的是所需
         的上限温度值，再将开关拨至“测量”处，数字显示的是被测对象的实际温度值。当实际值低
         于下限设定值时，绿灯亮，上限继电器均为总低通，总高断；当实际值达到或超过下限设定
         值面仍低于上限设定值时，绿灯红灯均熄灭，下限继电器总低断、总高通。一般作温度控制
         时可把下限继电器输出作辅助加热控制，也可把下限继电器输出作温度控制，而把上限作加
         热控制，也可把下限继电器输出作温度控制，而把上限继电器输出作超温报警。后缀加“F”的
         仪表，上限所需温度值必须调整到高于想、下限所需温度值。当实际值低于下限值里，绿灯亮
         总低通，周而复始。整个过程只有一个继电器输出，以便与负载方便得配接。
         7、XMT-131、132、XMTA-2301、2302，XMTD-2301、2302，XMT-8301、8302、XMTE-2301、
         2302型；当实际温度未进入比例带时，绿灯这继电器的的总低通、总高断、负载升温；当进入比
         例带后，继电器开始有规律得进行开关动作，红绿灯周期性的变换；温度越高，总低通的时间越
         短，反之亦然，仪表和改变负载平均加热功率的办法来改变温度。如附有超限报警功能的仪表，
         如XMTA-2311、2312、XMTD-2311、2312型，在温度超过所需温度2-10%时，报警继电器的
         总低通，用户可用于声光报警或降温装置。其他使用方法同XMT-101、102型。
         8、XMT-161、162，XMTA-2601、2602型；将仪表连接接受后，将开关拨至“测量”，此时数字
         显示的是被测对象的事迹温度值，当实际温度低于控制点的调节温度时，绿灯亮，可控硅导通。
         负载上的加热电压逐渐下降，直至降到供电电压的5%以下。由于该仪表是采用改变加热功率来
         改变温度值的调节方式，所以当散热功率和加热平衡时，温度可稳定在某一值下，如实际值与
         所需值有偏差（这与加热器功率，散热情况等有关）可转动“手动再调”旋钮，直至与所需温度值
         相符即可。一般控温精度优于0.1℃左右（如发现负载二端的电压有抖动现象，可把仪表二根输
         出线对调），指示灯指示工作电源。
         9、XMT-171、172、181、182、XMTA-2801、2802型；一将仪表连接接妥后，将开关拨上“设定”
         处,旋转设定旋钮，此时数字显示的是补测对象的实际温度值，当实际温度值低于控制点的调节温
         度值，再将开关拨至“测量”处，此时数字显示的是补测对象的实际温度值，当实际温度值低于控制
         点的调节温度值时，绿灯亮，外接可控硅导通，负载上的加热电压逐渐下降，此时，红绿灯周期性
         变换，可控硅导通，负载上的加热电压逐渐下降，此时，红绿灯周期性变换，可控硅断续输出，直
         降至到供电压5%以下，红灯亮。如实际值与所需值有偏差（这与加热器功率、散热情况等有关）
         可转“手协再调”按钮，直至与所需值要符即。
         10、XMT-191、192；XMTA-2901、2902型；当实际温度未进入调节比例带时，输出为10mA以下，
         仪表用P、I、D调节方式通过配接的ZK型可控硅电压调整器改变可控硅导通角来改变负载加热功率。
         其他使用方法同XMT-101、102型。


         七.保养和维修
         1.仪表应保存在干燥通风和无腐蚀气体的场合。
         2.如仪表故障属于制造质量问题，在出厂18个月内本厂负责免费维修，此范围外的故障仪表本厂
         也负责终身维修，收成本费
         3.订货时请写明有关事项：如型号XMT-101,K,0-1300℃若需购感温元件也请写明分度号，
         规格、长度等。
         4.仪表若用于压力、流量、液位等测量控制时，须告知配用的检测元件名称、型号、规格；
         5.附件：安装器一副，说明书一份。
