产品特点:
尺寸参数(mm)最大行程(长*宽*高)4000*2100*1600工作台面积4000*1600
两立柱间距2100
立铣9段
侧铣6段
主轴锥孔序号NT-50
其它参数机床承重(吨)17
外形尺寸(L*W*H)(mm)10000*4200*3900
整机重量(吨36吨）

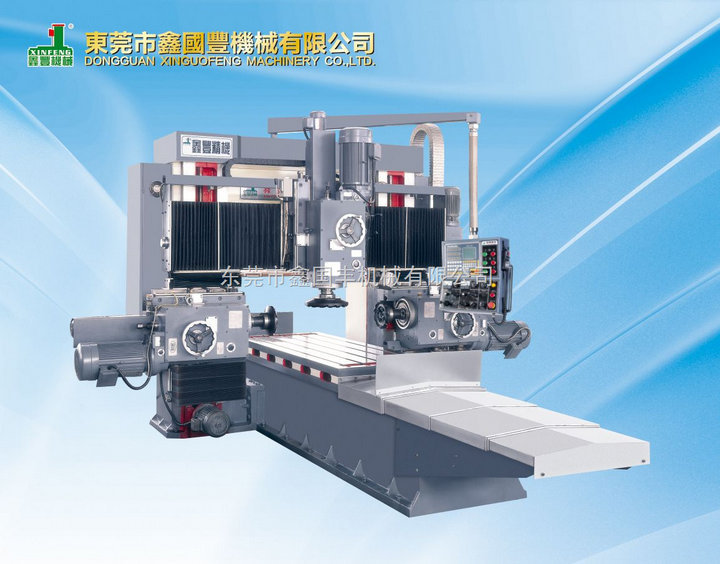

主要部件;机床由底座床身；工作台；左右立柱；横梁；顶梁；连接梁；镗铣头组成。
主要结构型式：龙门架由床身；左右立柱；连接梁和顶梁组成。左右立柱下部内侧与床身连接；连接梁，顶梁将左右立柱上部紧固连接。形成一个高刚度的封闭式框架结构。
设备用途：主要用于黑色和有色金属及易切削非金属材料进行平面.侧面.斜面.凹槽粗，精加工。也可钻孔；普通镗孔。
工作形式：工作台沿着床身导轨做前后运行为X轴；镗铣头沿着横梁导轨做左右运动为Y轴；镗铣头沿着拖板导轨做上下运动为Z轴；横梁沿着左右立柱做上下为U轴。也可按需要在左右立柱上分别或单独安装镗铣头，增加轴数，扩大加工功能。
本公司生产的机床主要技术和零配件来自台湾。机床具有高精度、高刚性、高可靠性和精度长期保持性等特点。
机床床身采用树脂砂精密铸造FC-30强韧铸铁，经过高温2次回火，最大程度降低内应力。所有导轨面高频淬火，精密研磨处理。
镗铣头主轴、齿轮、花键轴、传动键等，皆采用铬钼合金(SCM415K)，经由渗碳处理硬化与精度研磨(JIS 1级)，以确保运转精度与使用寿命。
机床底座与工作台采用双“V”形导轨配合，工作台磨擦界面贴附进口磨擦片(Turcite“B”)，横梁和立柱采用双层组合导轨结构。
工作台采用移动式强制润滑系统，其它采用自动注油润滑系统，强力保障机床润滑，减少机床导轨损坏。机床具备轴数显功能，电器元件采用原装进口件，进给部分采用无级调速，机床采用悬挂式按钮站操作。工作台配不锈钢防护罩，横樑配风琴防护罩。
